ACQUITY UPLC Sample Manager에서 X축 H/W 오류 발생 - WKB6185

증상

• Console 오류(간헐적으로 발생하는 경우가 있음):
  • Z축 이동 하드웨어 장애
  • X축 하드웨어 단계(숫자) 손실
  • X축 홈(Home) 하드웨어 고장
• XYZ 메커니즘의 움직임이 매우 뻣뻣합니다. 암이 자유롭게 움직이지 않음(Console에서 Disable motors... 명령이 사용된 경우)
• 재설정 후 Sample Manager가 홈으로 돌아갈 때 긁는 소리가 들립니다
• 재부팅 또는 전원을 껐다 켜도 오류가 정정되지 않습니다
• 작동 중에 오류가 무작위로 나타납니다.
• x 레일이 오염되었습니다.

환경

• ACQUITY UPLC Sample Manager

원인

x축의 잔해물(분진 또는 폼 물질이 축적되어 레일에 달라붙어 x축의 자유로운 움직임을 방해함)

수정 또는 해결 방법

아래 절차에 따라 x 레일을 세척합니다.

1. Sample Manager의 전원을 끕니다.
2. 통기된 공기를 사용하여 X축 바를 퍼지합니다(Sample Manager 후면에 있는 검은 아코디언에 대해).
3. 보풀이 없는 천을 Isopropyl alcohol(IPA)로 적셔 레일과 리드 나사를 세척하여 잘 지워지지 않는 먼지를 제거합니다. GT85 또는 WD40 윤활 스프레이를 사용하여 레일의 잔해물을 제거할 수도 있습니다.
4. 부드럽게 니들 캐리지를 왼쪽과 오른쪽으로 여러 번 이동합니다. Flex 케이블이 손상되지 않도록 주의합니다.
5. Sample Manager의 전원을 켭니다.
6. x, y, z축을 검량합니다.
7. 니들 Zp축을 검량합니다.
8. 니들 및 씰을 특성화합니다.

추가 정보

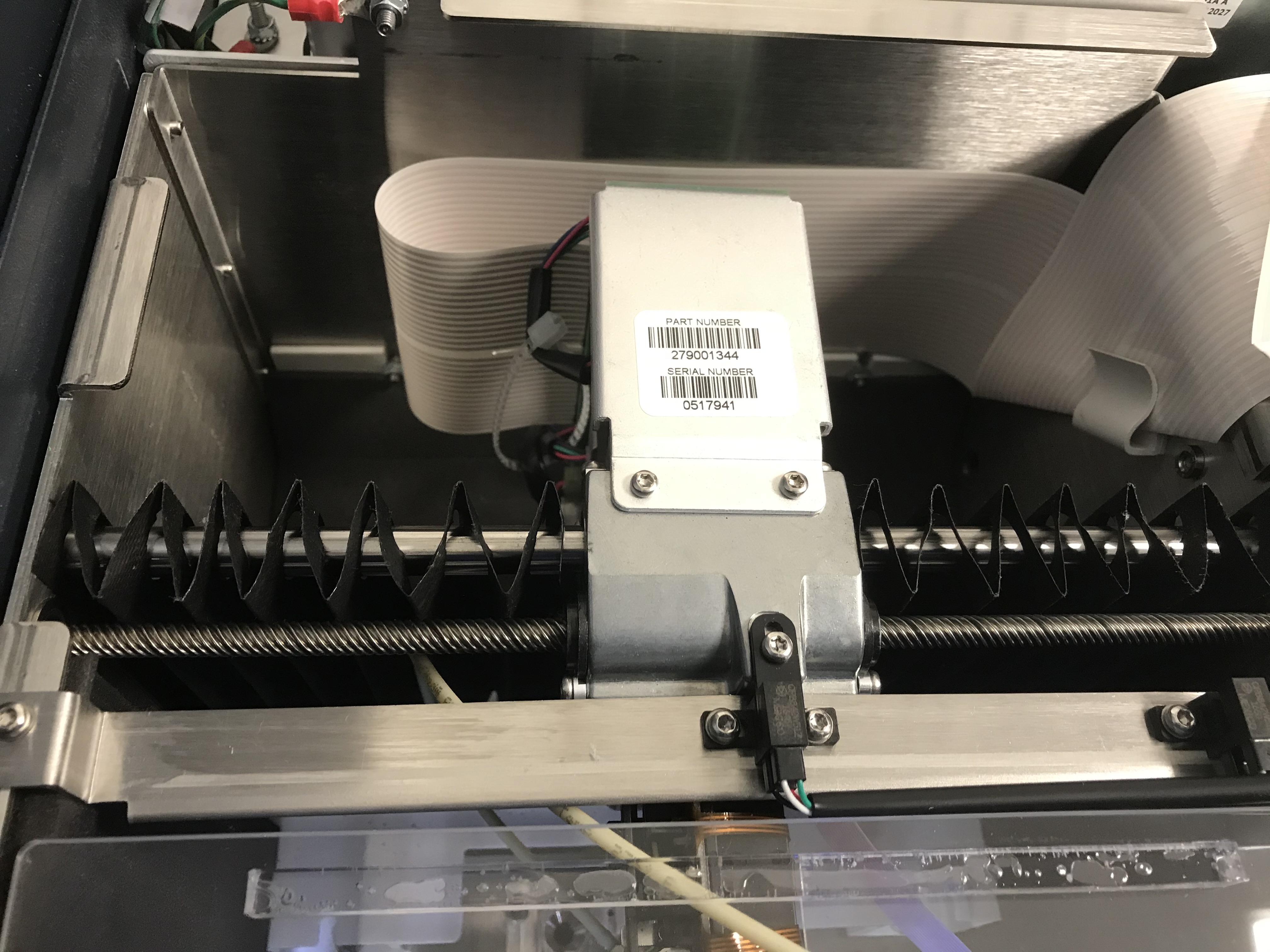

세척 전:

세척 후:
