Processing Method - CE 데이터 - wkb261397

  1. 마지막 업데이트
  2. PDF로 저장
Article number: 261397To English version

목적 또는 목표

CE 데이터의 Processing Method를 만듭니다.

환경

  • Empower
  • Empower Tip of the Week #327

절차

1단계
Processing Type 목록에서 CE (Capillary Electrophoresis) 또는 CIA (Capillary Ion iAnalyss)를 선택합니다. LC Processing Method와 CE Processing Method의 차이점은 Components 탭에서 확인할 수 있습니다(그림 1).
다음 매개변수를 정의합니다.

  1. Migration Time:
    • CE 타입의 경우, Migration Time은 피크 정점의 마이그레이션 시간과 같습니다.
    • CIA 타입의 경우, Migration Time은 피크의 시작 시간과 끝 시간 사이의 마이그레이션 시간입니다.
  2. MT Window 는 LC Processing Method의 RT Window와 유사합니다.
  3. MT Reference는 LC Processing Method의 RT Reference와 유사합니다.
  4. Rel MT Reference는 LC Processing Method의 Rel RT Reference와 유사합니다.
  5. 검량선의 y축이 Time Corrected Area라는 점에 유의하십시오.


2단계

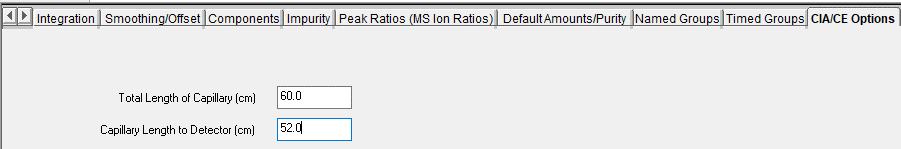

다른 차이점은 CIA/CE Options 탭이 추가된 것입니다(그림 2).
피크의 분석물질이동성 및 침전 시간을 계산하는 데 필요한 매개 변수를 정의해 봅시다:

  1. 전체 모세관 길이(cm)
  2. 검출기까지의 모세관 길이(cm)


3단계
분석물질 이동성 및/또는 침전 시간을 계산하려면 RunVoltage에 대한 사용자 정의 Sample Field를 만들어야 합니다(그림 3)

4단계
Sample Set Method에서 RunVoltage 필드를 kV로 채워야 합니다(그림 4).

5단계
다음은 샘플 결과입니다(그림 5). 이 필드가 어떻게 계산되는지 살펴보겠습니다.

  1. Migration Time - 1a단계의 정의와 같습니다.
  2. Relative MT - 관심 피크의 마이그레이션 시간에서 MT 참조 피크의 마이그레이션 시간을 뺀 값.
  3. MT Ratio - 관심 피크의 마이그레이션 시간을 MT 참조 피크의 마이그레이션 시간으로 나눈 값.
  4. Time Corr. Area – 시간 보정 면적은 피크 면적을 피크의 마이그레이션 시간으로 나눈 값입니다. Empower는 면적 및 마이그레이션 시간에 최대 정밀도를 사용하여 계산합니다.
  5. %Time Corr. Area – 피크의 시간 보정 면적을 일렉트로페로그램의 총 시간 보정 면적으로 나눈 값에 100을 곱합니다.
  6. Mobility - (검출기까지의 모세관 길이 x 총 모세관 길이)/( 검출기까지의 마이그레이션 시간 x 60 x 작동 전압 x 1000)으로 계산됩니다. 단위는 cm2/V*sec입니다.
  7. Deposition Time – Deposition Time은 주입 후 전기 영동 밴드 피크가 캐필러리에서 나와 Membrane 분획 분취기(Fraction Collector)에 침전되기까지의 경과 시간입니다. "(검출기까지의 마이그레이션 시간 x 총 모세관 길이)/ 검출기까지의 모세관 길이"로 계산됩니다.

모든 피크에 대해 Peak Code Q07이 표시되는 이유는 무엇입니까? CE에는 주입 부피가 없기 때문에 Empower는 양을 주입 부피로 나눈 농도를 계산할 수 없습니다.


추가 정보

이 작업은 Pro 또는 QuickStart 인터페이스에서 수행할 수 있습니다.
