바탕선 잡음: 제곱평균제곱근(RMS) 잡음 계산 - Tip297

목적 또는 목표

제곱평균제곱근(RMS) 잡음 계산을 사용합니다.

환경

• Empower
• Empower Tip of the Week #297

절차

RMS 계산은 동일한 상황에서 피크 대 피크 계산보다 2/3 이상 작은, 즉 상당히 잡음 계산을 산출합니다. 표류 바탕선 또는 잡음이 자주 발생하지 않는 영역이 있는 바탕선으로 작업할 경우, 측정된 잡음 영역에 대한 시간 세그먼트를 평균화하면 계산된 잡음 수가 더 작아질 수 있습니다.

1단계
RMS 잡음 계산을 통해 선형 최소 제곱법을 사용하여 최적선에 잡음을 피팅합니다(그림 1).

2단계
각 잡음 포인트의 차이를 최적선의 해당 계산 포인트에서 뺍니다. 이러한 값을 합산하고 제곱한 다음 평균 값을 구합니다. 이 평균 값의 제곱근은 RMS 계산에서 잡음으로 보고됩니다(그림 2).

3단계

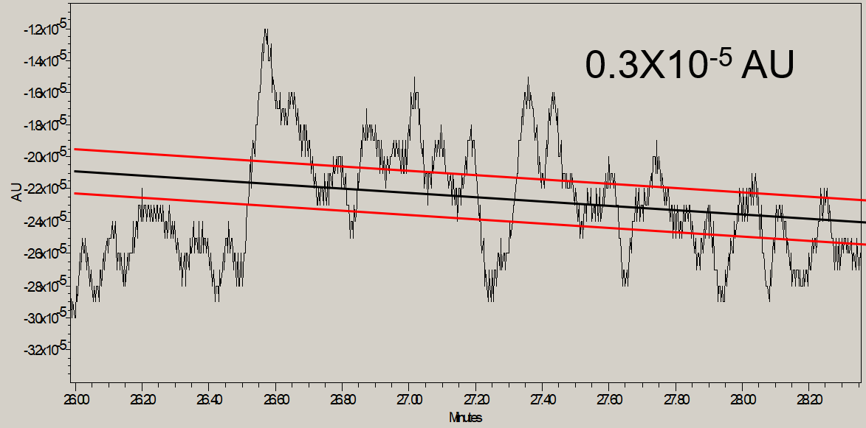

잡음은 최적선으로부터의 거리로 측정됩니다. 잡음 영역은 원래의 최적선과 기울기가 동일한 평행선으로 구성됩니다. 이 잡음은 바탕선의 기울기를 따르는 최적선을 사용하여 측정되기 때문에 계산은 기울기 바탕선의 영향을 크게 받지 않습니다(그림 3).

4단계
비록 계산은 바탕선 기울기의 영향을 크게 받지는 않지만, 팁 #295에서 설명한 피크 대 피크 계산과 같이 계산을 여러 세그먼트로 나누고 평균을 구할 수 있습니다. 이렇게 하면 잡음 계산에서 이상값의 영향을 평균화할 수 있습니다(그림 4).

5단계
만약 예전과 같이 잡음 영역을 30초 세그먼트로 나누면 각 30초 세그먼트에 대해 선형 최소 제곱 피팅(Least Squares Fit)을 수행할 수 있습니다(그림 5).

6단계
각 세그먼트에 대한 잡음을 계산하며, 소프트웨어는 이러한 세그먼트에서 파생된 최종 단일 값을 얻어냅니다(그림 6).

추가 정보

이 작업은 Pro 또는 QuickStart 인터페이스에서 수행할 수 있습니다.
