시그널 대 노이즈: "Noise Value for s/n" 드롭다운 목록에서 잡음 선택 - Tip296

마지막 업데이트
PDF로 저장

Article number: 244135To English version

목적 또는 목표

"Noise Value for s/n" 드롭다운 목록에서 잡음을 선택합니다.

환경

Empower
Empower Tip of the Week #296

절차

어떤 시그널 대 노이즈 비 계산이 필요한지 결정하는 것이 중요합니다. 약전에 따른 권장 계산이거나 또는 단순히 시그널 대 노이즈가 될 수도 있습니다. 선택 옵션은 아래에서 설명합니다.

크로마토그램 내에서 잡음 계산

1단계
Processing Method 의 Suitability 탭에서 계산할 시그널 대 노이즈 비를 선택합니다. 약전 계산을 선택할 때 Empower는 기본적으로 Peak-to-Peak Noise로 설정됩니다. Noise Value 드롭다운 목록에서 아무 것도 선택할 필요가 없습니다(그림 1).

2단계

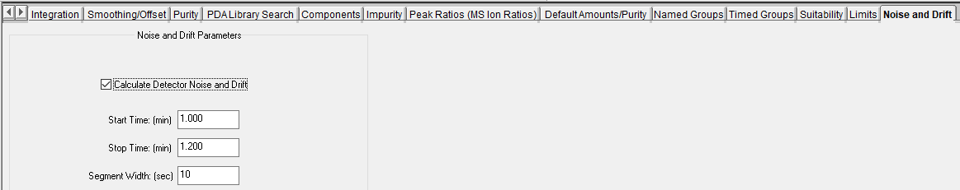

Noise and Drift 탭에서 피크 대 피크 잡음을 계산할 바탕선 부분을 선택해야 합니다. Empower는 Peak-to-Peak Noise와 Average Peak-to-Peak Noise를 모두 계산합니다. 따라서 바탕선 부분의 시간 범위와 평균 잡음 계산을 위한 세그먼트 너비를 모두 입력합니다(그림 2).

3단계
Review 내의 Results 창에서 Peaks 테이블과 Chromatogram Result 테이블을 모두 볼 수 있습니다. 모든 피크, 피크 대 피크 잡음 및 평균 피크 대 피크 잡음에 대해 USP s/n이 계산되었습니다. 이 피크 대 피크 잡음 값은 각 피크의 s/n 계산에 사용됩니다(그림 3).

블랭크 주입에서 잡음 계산

4단계
USP의 권장 사항은 블랭크 주입을 사용하여 잡음을 계산하는 것입니다. 또한, Empower의 기본값은 Peak-to-Peak Noise므로 Noise Value 드롭다운 목록에서 아무 것도 선택할 필요가 없습니다. Empower는 블랭크에서 각 피크의 머무름 시간에서 피크 대 피크 잡음을 계산하기 때문에 각 피크의 잡음 값은 다릅니다. Empower는 잡음을 계산하는 시간 범위를 사용합니다. 범위는 절반 높이에서 각 피크의 너비에 Half Height Multiplier를 곱한 값입니다. USP의 Half Height Multiplier 기본값은 5입니다(그림 4). (USP는 2022년 12월 1일부로 값을 20으로 변경하는 것을 제안했습니다.)

5단계
크로마토그램과 함께 블랭크를 겹치면 잡음이 계산되는 위치를 시각화하는 데 도움이 됩니다. 예를 들어, 0.898분에 한 피크가 있습니다. 절반 높이에서의 너비는 0.022242분입니다. 이 값에 5(USP 시그널 대 노이즈 비)를 곱하면 피크 대 피크 잡음이 계산되는 블랭크의 예상 머무름 시간 주위에 0.11121분의 창이 제공됩니다(그림 5).

6단계
Sample Set Method 내에서 Blank 필드의 확인란을 선택하거나 Alter Sample에서 사후 실행합니다(그림 6).

7단계
Sample Set가 프로세스되면 Review의 Peaks 테이블에서 각 피크의 USP s/n 및 USP 잡음 값이 확인됩니다(그림 7).

시그널 대 노이즈의 비약전 계산 문제 해결

8단계
단순히 시그널 대 노이즈 비를 원할 경우 s/n 필드를 사용할 수 있습니다. "Noise Value for s/n" 드롭다운 목록에서 이 계산에 사용할 잡음을 선택합니다. 이 예시에서는 Peak-to-Peak Noise를 선택하면 됩니다.
(참고: 다른 유형의 잡음은 후속 팁에서 살펴보겠습니다)(그림 8).

9단계
Noise and Drift 탭으로 이동하여 2단계에 설명된 대로 잡음 계산을 위한 시간 영역을 지정합니다. 데이터가 처리되면 s/n 필드가 채워지고 Peak-to-Peak Noise 필드도 채워집니다(그림 9).

추가 정보

이 작업은 Pro 또는 QuickStart 인터페이스에서 수행할 수 있습니다.
