Xevo TQS, Xevo G2-S, Xevo G2-XS, Xevo G3, Xevo TQ-S, Xevo TQ-S micro, Synapt G2-S 또는 Synapt G2-Si에서 소스 이온 블록을 세척하는 방법 - WKB5702

목적 또는 목표

Stepwave 소스에서 이온 블록을 분리하고 세척합니다.

환경

• MassLynx
• Xevo TQ Absolute
• Xevo TQ-XS
• Xevo TQ-S
• Xevo TQ-S micro
• Xevo G2-S QTof
• Xevo G3 QTof
• Synapt G2-S QTof
• Synapt G2-Si QTof

절차

1. Triple quad의 Advanced 탭과 QTofs의 ES 탭에서 소스 온도를 40°C로 설정합니다. 30분 정도 식힙니다.
2. 기기를 Standby(빨강색)로 설정하고 API와 충돌 가스 또는 트랩 가스를 끄십시오.
3. 진공 판독값을 끌어와(view > vacuum on QTofs and Setup > vacuum monitor on triple quads) 진공 판독값의 화면을 캡처합니다.
4. Tune 페이지로 이동하여 Vacuum and Vent를 선택합니다.
5. 프로브와의 유체 라인을 분리합니다.
6. 소스 인클로저 또는 프로브에서 질량분석기로 연결되는 전원 케이블을 분리합니다(triple quad의 경우 2개, QTofs의 경우 4개).



7. 소스 인클로저를 분리합니다.
8. 소스 분리(isolation) 밸브를 닫습니다.
9. vacuum > vent를 선택하여 Tune 페이지에서 기기를 배기시킵니다. 질소 가스를 5분 정도 두었다가 배기시킵니다.
10. 계속하기 전에 Tune 페이지 하단에서 "vented”라는 메시지가 나오는지 확인합니다.

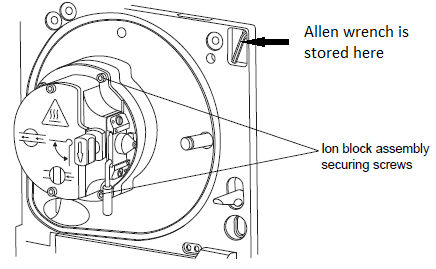

11. 소스를 취급할 때는 니트릴(nitrile) 장갑을 착용하십시오. 결합된 2.5mm 육각 렌치 및 콘 추출(extraction) 도구를 사용하여 이온 블록 어셈블리를 고정하는 4개의 캡티브 나사를 풉니다.

12. 이온 블록 어셈블리를 PEEK 블록 지지대에서 분리하고 사용하지 않는 일반 용지에 이온 블록 어셈블리를 내려 놓습니다.

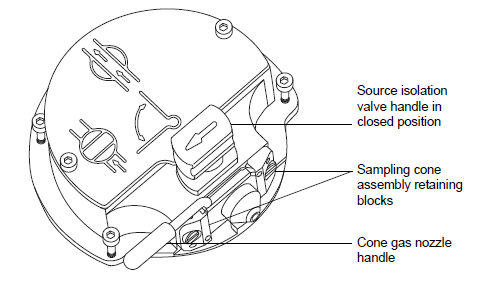

13. 소스 분리(isolation) 밸브가 여전히 닫혀 있는 상태에서 샘플 콘을 분리합니다.
14. PEEK 콘 가스 노즐 핸들을 잡고 90도 회전합니다.
15. 샘플 콘 어셈블리를 이온 블록 어셈블리에서 밀어 빼냅니다.
16. 샘플 콘이 바닥에 닿지 않도록 다른 손을 아래에 댑니다.

14. 콘 추출(extraction) 도구로 샘플 콘 노즐과 샘플 콘을 분리합니다.
15. O 링과 PEEK 핸들을 분리합니다. 검정색 O 링은 추후 사용을 위해 잘 보관합니다.
16. 결합된 2.5mm 육각 렌치를 사용하여 이온 블록 덮개판을 고정하는 2개의 캡티브 나사를 풀고 덮개판을 분리합니다. 모든 금 도금 나사는 완전히 분리해야 합니다.
17. 샘플 콘 어셈블리 고정 블록에서 두 개의 금 도금 나사를 분리합니다. 이 나사 뒤에 위치한 물결 모양 와셔를 잃지 않도록 주의하십시오.

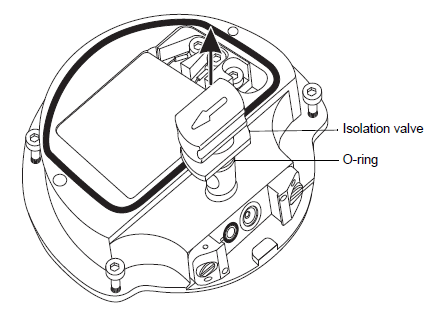

18. 분리(isolation) 밸브를 잡고 이온 블록에서 빼냅니다.

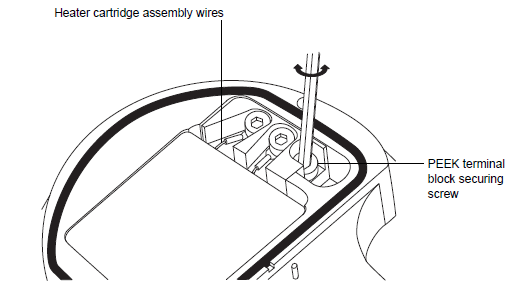

18. 2.5mm 육각 렌치를 사용하여 히터 단자를 이온 블록에 고정하는 오른쪽 끝의 나사를 제거합니다.

참고: 히터 카트리지 어셈블리 와이어의 손상을 방지하려면 이온 블록에서 히터 카트리지 어셈블리 및 세라믹 히터 장착 블록을 분리할 때 구부리거나 비틀지 마십시오.

19. 히터 카트리지 어셈블리가 포함된 세라믹 히터 장착 블록, PEEK 터미널 블록을 이온 블록에서 조심스럽게 분리합니다. 참고: 이온 블록을 반전하면 이 프로세스를 추진할 수 있습니다.

20. 검은색 고무 O 링을 분리합니다. Teflon 코팅 O 링은 세척 중에 그대로 둘 수 있지만 모든 금 도금 나사는 완전히 분리해야 합니다.
21.  이온 블록을 한 비커에 담그고 샘플 콘 노즐은 별도의 비커에 담급니다. 다음 세척을 수행할 때마다 30분 동안 초음파 처리합니다.
    1. 1:1:1의 메탄올/물/포름산으로 초음파 처리합니다. 참고: milli-Q 물로 잘 헹구어 포름산을 제거합니다.
    2. 50/50 메탄올/물에서 초음파 처리합니다.
    3. 메탄올에서 초음파 처리합니다.

참고: 이온 블록이 지나치게 더러워지면, 칫솔이나 면봉으로 문질러 세척합니다.

22. 금 도금 소스 분리(isolation) 밸브는 포름산으로는 세척할 수 없지만 원하는 경우 나머지 세척 절차를 따를 수 있습니다. O 링은 그대로 두고 나사못을 푼 후에 PEEK 핸들을 분리할 수 있습니다. O 링을 분리 할 경우, 손상이나 찢어짐이 없어야 합니다.
23. 장갑을 끼고 핀셋으로 각 구성 요소를 분리한 다음 질소 같은 비활성 오일 프리 가스로 건조시켜 분무합니다.
24. 각 구성 요소를 점검하고, 불규칙성이 여전히 보이는 경우에는 높은 비율의 포름산으로 위의 세척을 반복하거나 교체합니다.
25. 먼저 PEEK 터미널 블록과 세라믹 히터 장착 블록 및 히터 카트리지 어셈블리를 이온 블록에 설치하여 소스를 리빌드합니다.
26. 2.5mm 육각 렌치를 사용하여 PEEK 터미널 블록을 이온 블록에 고정하는 나사를 조입니다.
27. O 링에 끼워진 홈이 보풀이 없고 파편이 없는지 확인하고 O 링을 이온 블록, 분리(isolation) 밸브 및 샘플 콘에 설치합니다.
28. 분리(isolation) 밸브를 이온 블록에 설치합니다.
29. 이온 블록 덮개판을 이온 블록 어셈블리에 설치한 다음 2.5mm 육각 렌치를 사용하여 고정하는 두 개의 금 도금 나사를 조입니다.
30. 물결 모양 와셔가 있는 두 개의 짧은 금 도금 나사와 2.5mm 육각 렌치를 사용하여 샘플 콘 어셈블리 고정 블록을 이온 블록에 끼웁니다.
31. 샘플 콘 어셈블리 리빌드: PEEK 핸들로 샘플 콘 어셈블리를 잡고 이온 블록에 수직을 향하도록 놓습니다. 이온 블록으로 플러시하고 제자리에 잠길 때까지 90도 돌립니다.
32. 모든 PEEK 지지대 블록 O 링이 제자리에 있고 보풀이나 파편이 없는지 확인합니다. 필요하면 소량의 메탄올로 적신 kim wipe를 사용하여 보풀을 제거합니다.
33. 이온 블록을 PEEK 이온 블록 지지대에 설치합니다.
34. 2.5mm 육각 렌치를 사용하여 4개의 금색 캡티브 나사를 조여 이온 블록을 PEEK 블록에 고정합니다. 나사를 순차적으로 조이고 나사를 조금씩 조여 다음 나사로 이동합니다.
35. 소스 인클로저를 장착하고 닫습니다.
36. 프로브와 소스 인클로저 케이블을 질량분석기에 연결합니다.
37. Tune 페이지로 이동하여 vacuum > pump(quad 시스템의 경우)를 선택합니다. QTofs는 Operate를 눌러 ACQUITY Console을 통해 펌핑됩니다. 참고: 터보 속도는 triple quad의 경우 3분 안에 100%에 도달해야 하고, QTof의 경우 5분 내에 100%에 도달해야 합니다.
38. 충돌 가스 또는 트랩 가스가 켜져 있는지 확인합니다.
39. 한 시간 후 소스 분리(isolation) 밸브를 엽니다.
40. Operate 상태에 들어가기 전에 진공이 시작 진공에 가깝도록 하십시오.

추가 정보

이온 블록 어셈블리:
