TCM II 및 컬럼 히터를 사용하여 몇 개의 컬럼을 실행할 수 있습니까? - WKB8613

환경

• TCM II(온도 제어 모듈)
• 컬럼 히터 모듈

답변

총 12, 30cm 컬럼

추가 정보

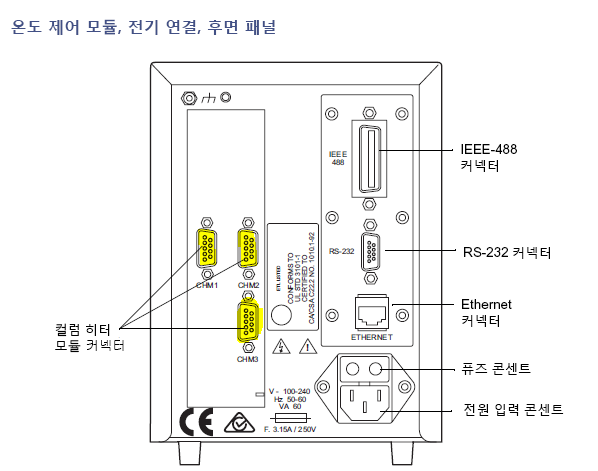

• 최대 3개의 컬럼 히터 모듈을 9핀 외부 장치 커넥터를 통해 온도 제어 모듈에 연결할 수 있습니다.
• 각 컬럼 히터 모듈은 최대 4개의 30cm 컬럼을 지원합니다.
• 컬럼의 총 외경은 0.95인치(2.4cm) 미만이어야 합니다.
• 컬럼 히터 모듈은 별도로 또는 완전한 시스템으로 구매할 수 있습니다.

아래는 히터 전송 베드의 깊이를 보여주는 엔지니어링 도식입니다. 컬럼 포함의 경우 0.95인치
