Alliance 에서 밸브 누수 테스트를 수행하는 방법 - WKB81003

목적 또는 목표

Alliance 시스템에서 밸브 누수 테스트를 수행합니다.

환경

• Alliance HPLC 시스템
• 2695 Separations Module
• 2695D Dissolution Separations Module
• 2795 Separations Module

절차

밸브 누수 테스트 수행

밸브 누수 테스트:

1. 샘플 관리 시스템의 샘플 Inlet 밸브(V1) 및 실린지 밸브(V2)를 테스트합니다.
2. 니들 Seal 팩의 상단과 하단에 대해 압력 누수를 테스트합니다.
   Defrost Sample Heater/Cooler 절차를 수행하려면 Other Diagnostics 화면에서 Defrost를 강조 표시한 다음 OK를 누릅니다. Defrost Sample Cooler 화면이 나타납니다.

다음과 같은 경우 밸브 누수 테스트를 수행합니다.

1. 샘플 관리 밸브 또는 상부 및 하부 니들 Seal 팩에 누수가 의심되는 경우.
2. 샘플 관리 시스템에 유지 관리를 수행하는 경우.

필요한 물품

1. 핀 플러그
2. 5/16인치 개방형 렌치(2)
3. 폐기물 용기

절차

1. Other Diagnostics 화면에서 Valve leak test를 선택한 다음 OK 화면을 누릅니다. Valve Leak Test 화면이 나타납니다 (다음 이미지 참조).
2. 샘플 관리 시스템에서 빨간색 Outlet 라인을 분리하고 핀 플러그를 사용하여 빨간색 Outlet 라인의 플러그를 꽂습니다.
3. 적절한 폐기물 용기에 흐르는 용매를 수집합니다.
4. Enter를 눌러 테스트 위치 선택 사항을 표시한 다음 테스트할 밸브(V1 또는 V2) 또는 니들 Seal 팩 위치(Seal 위 또는 Seal 아래)를 선택합니다.
5. 테스트 압력 (일반적으로 4000psi)을 선택하고 Continue를 누릅니다.
6. 이어지는 Valve Leak Test 화면의 지침에 따라 테스트를 완료합니다.

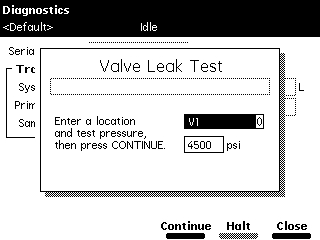

Valve Leak Test Diagnostic 화면
