ACQUITY UPLC Solvent Managers Trace 압력 강하 - WKB73133

증상

• 시스템에 흐름이 있거나 프라이밍할 때 ACQUITY UPLC에 압력 변동/강하가 나타납니다.
• Primary가 Accumulator를 다시 채워야 하는 지점에서 시스템 압력이 톱니 모양으로 나타납니다.

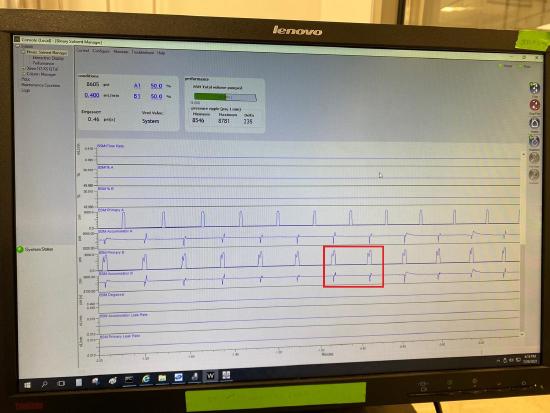

• i2V 카트리지에 결함이 있는 압력 트레이스는 아래 스크린샷과 같습니다.
• i2V 어셈블리를 나사로 펌프 헤드에 고정할 때 돌리는 것이 뻣뻣하다는 느낌을 받을 수 있습니다.

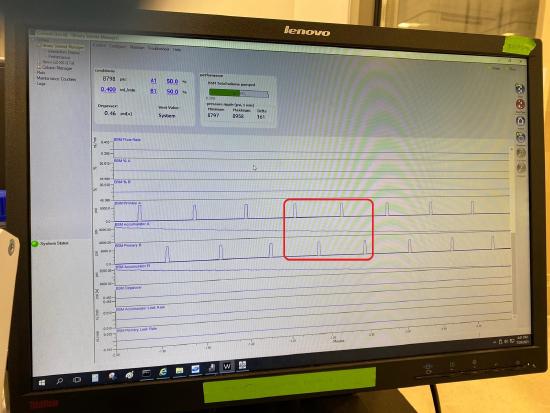

• 양호/정상적인 압력 트레이스는 아래에 표시됩니다

환경

• ACQUITY UPLC BSM
• ACQUITY UPLC H-Class QSM
• ACQUITY UPLC I-Class BSM
• ACQUITY UPLC M-Class BSM
• ACQUITY PREMIER

원인

Primary i2V 체크 밸브(check valve) 오류카트리지 또는 i2V 밸브 어셈블리

수정 또는 해결 방법

1. BSM의 경우 문제가 A 측인지 B 측인지 판단합니다. 이를 위해 100% A 또는 100% B로 확인할 수 있습니다.
2. i2V 카트리지를 고정하는 클램프가 제대로 조여지고 편평한지 확인합니다.

3. Primary i2V 체크 밸브(check valve) 카트리지를 교체합니다.
4. 시스템을 프라임하고 안정적인 압력을 얻기 위해 등용매 흐름으로 테스트합니다.
5. 문제가 해결되지 않으면 i2V 밸브 어셈블리가 작동하는지 확인합니다. i2V 카트리지 홀더가 자유롭게 돌아가고 나사가 마모되지 않았는지 확인합니다. i2V 체크 밸브 카트리지를 분리하고 i2V Actuator 전원 케이블이 연결된 상태에서 프라임을 짧게 시작하고 i2V Actuator 내부의 플런저가 조금씩 움직이는지 관찰합니다. 그렇지 않을 경우, i2V 밸브 어셈블리를 교체합니다.

추가 정보

i2V 카트리지 파트 넘버:

• ACQUITY UPLC BSM: 700003563
• I-Class: 700004139
• I-Class Hexane/THF: 700004139
• H-Class: 700005165
• H-Class Bio: 700005414
• H-Class Bio/Hexane/THF: 700010387
• M-Class: 700005414
• ACQUITY Premier 700005414

i2V 밸브 어셈블리 파트 넘버:

• ACQUITY UPLC BSM: 700003557
• H-Class QSM: 700005162
• H-Class Bio BSM: 700005412
• I-Class BSM: 700003557
• M-Class: 700005412
• ACQUITY Premier: 700005412
