모델 600, 1500 시리즈, 515 및 626의 오일 seal 교체 방법 - WKB4299

목적 또는 목표

기존 오일 seal을 제거하고 새 오일 seal로 교체합니다.

필요한 도구: 5/16" 렌치, 5/32" 육각 렌치, 9/64" 육각 렌치, 스냅링 플라이어, 플런저 삽입 도구, 중간 크기 일자 드라이버, 13/16" 점화 플러그 소켓 또는 오일 seal 삽입 도구(파트 넘버: 700012301).

사용자 설명서 유지 관리 섹션 설명에 따라 펌프 헤드, 헤드 지지대 및 플런저를 분리합니다.
유속을 0.5ml/min으로 설정합니다. 피스톤이 가장 안쪽에 위치하면 흐름을 멈춥니다.
중간 크기의 일자 드라이버를 피스톤과 오일 seal의 내부 가장자리 사이에 삽입합니다. 주의: 드라이버를 삽입할 때 무리하게 힘을 가하지 마십시오. 오일 seal 뒷면에 위치한 황동 부싱이 손상될 수 있습니다.
스크류 드라이버의 샤프트를 피스톤에 고정 시키십시오. 스크류 드라이버를 지렛대로 사용하여 스크류 드라이버의 손잡이를 비틀면서 오일 seal을 들어 올리십시오.
스크류 드라이버 날을 오일 seal 아래에 두고 드라이버 샤프트가 피스톤을 받쳐 주도록 유지하면서 흐름을 0.5ml/min으로 설정합니다. 피스톤이 앞으로 움직이면서 오일 seal을 앞으로 당깁니다. 피스톤이 후퇴할 때 오일 seal을 제거합니다.
참고: 오일 seal이 분리될 때까지 3, 4 및 5 단계를 반복합니다.

Seal을 밀어 넣을 때 마찰을 줄이기 위해 새 오일 seal (파트 넘버 WAT005081, 오일 seal, 4팩)의 바깥쪽 가장자리에 오일을 얇게 바릅니다.
오일 seal을 강철 스프링이 안쪽(부싱쪽)을 향하고, 매끄러운 검은색 표면이 바깥 쪽을 향하도록 배치합니다. Casting 안으로 오일 seal을 밀어 넣습니다.
13/16" 점화 플러그 소켓을 사용하여 오일 seal이 뒷면에 위치하는 부싱과 접촉하여 더 이상 움직이지 않을 때까지 완전히 밀어 넣습니다. Seal이 올바르게 장착되면 피스톤이 오일 seal에서 돌출됩니다.
사용자 설명서 유지 관리 섹션 설명에 따라 플런저, 헤드 지지대 및 펌프 헤드를 다시 설치합니다.

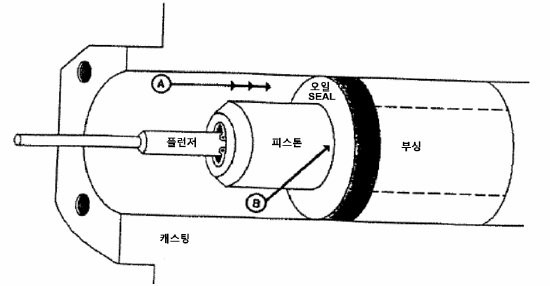

Oil seal.gif

[1]OILSEAL 1.25X.75X.25 4/PK - 파트 넘버 WAT005081

[2]Plunger Insertion Tool WAT011042
