QSM/BSM의 체크 밸브를 교체하는 방법 - 단계 및 동영상 - WKB275812

목적 또는 목표

QSM/BSM의 체크 밸브를 교체하는 방법

환경

• ACQUITY UPLC H-Class
• ACQUITY UPLC H-Class Quaternary Solvent Manager(QSM)
• ACQUITY UPLC M-Class
• ACQUITY UPLC BSM
• ACQUITY UPLC H-Class Bio
• ACQUITY UPLC I-Class
• ACQUITY UPLC H-Class PLUS
• ACQUITY UPLC H-Class PLUS Bio
• ACQUITY UPLC I-Class PLUS

절차

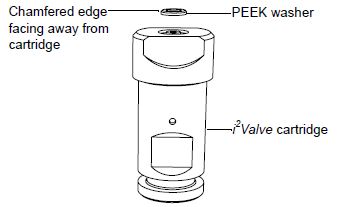

참고: 각 체크 밸브(CV)에는 설치 전에 CV의 상단에 삽입해야 하는(평평한 면이 아래로 향하는) PEEK 와셔가 있습니다.

1. QSM/BSM의 전원을 끕니다.
2. Primary 펌프 헤드 리빌드의 경우, 용매 라인을 이동상 저장 용기 수위 이상으로 올려 사이펀을 방지합니다.
3. 1/4인치 스패너를 사용하여 체크 밸브 아래에 있는 3개의 피팅을 분리합니다
4. 액티브 CV 하우징에서 손가락으로 조이는 피팅을 분리합니다. 이 피팅을 제거하면 한 방울의 용매가 누출될 수 있습니다.
5. 1/4인치 스패너를 사용하여 액티브 체크 밸브 하우징을 풀고 펌프 헤드에서 분리합니다.
6. T8 TORX 드라이버를 사용하여 액티브 CV 하우징 상단에 있는 나사 4개를 풉니다.
7. 기존 체크 밸브를 위로 당겨 분리합니다.
8. 새 CV를 CV 하우징에 넣습니다. 와셔가 새 CV 상단에 놓였는지 확인합니다.
9. CV 하우징의 양쪽에 있는 탭을 누르고 T8 Torx 드라이브를 사용하여 나사 4개를 조입니다.
10. 액티브 CV 하우징을 펌프 헤드에 다시 설치합니다.
11. 1/4인치 스패너를 사용하여 액티브 CV 하우징을 펌프 헤드에 1/4바퀴 돌려 조입니다.
12. 액티브 CV 하우징에 손가락으로 조이는 장치를 다시 설치합니다.
13. 1/2인치 스패너를 사용하여 펌프 헤드에서 Accumulator CV를 분리합니다.
14. 와셔가 CV 상단에 설치되었는지 확인하면서 새 Accumulator CV를 설치합니다.
15. 1/2인치 스패너를 사용하여 CV를 제자리에 조입니다.
16. Accumulator CV를 Primary 변환기에 연결하는 튜빙을 다시 설치합니다.
17. 1/4인치 스패너를 사용하여 피팅(Fitting)을 마지막으로 1/4바퀴 조입니다.
18. 튜빙을 Accumulator 변환기에 다시 연결합니다.
19. QSM/BSM의 전원을 켭니다.
20. 한 라인을 MeOH**로 최소 5분 동안 프라임합니다.
21. MeOH**에서 흐름을 시작하여 체크 밸브를 작동시키고 최소 5분 동안 기기에 흐름을 유지합니다.
22. 분석을 위해 적절한 상을 반환합니다.

추가 정보

동영상 링크: https://site-436448.bcvp0rtal.com/detail/video/17286989001/replacing-the-check-valve
