ELS 검출기를 해체하는 방법 - WKB240843

목적 또는 목표

ELS 검출기를 종료 및 해체하여 수리 센터로 보냅니다.

환경

• 2420 ELS 검출기
• 2424 ELS 검출기
• ACQUITY UPLC ELS 검출기

절차

1. 시스템을 물(H₂O)로 20분간 세척한 후 IPA로 20분간 세척합니다.
2. 제어 소프트웨어를 닫고 모듈의 전원을 끕니다.
   모듈의 플러그를 뽑고 모듈에서 모든 케이블(이더넷, 시그널, I/O, 이벤트)을 표시한 후 제거합니다.
   (케이블 표시는 모듈이 수리된 후 시스템을 다시 설치하는 데 중요합니다. 케이블과 튜빙 사진도 도움이 됩니다.)

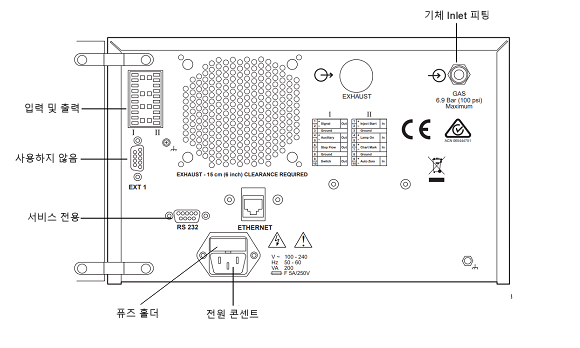

                                     2420 ELS 검출기                                                            2424 ELS 검출기

                                                    ACQUITY UPLC ELS 검출기

3. 플로우 셀(Flow cell)에서 Inlet 및 Outlet 튜빙을 분리합니다.
4. 배송을 위해 적합한 상자로 모듈을 이동합니다. (상자가 없을 경우 현지 Waters 지사에 문의하십시오.)
   모듈의 치수와 무게를 기록하여 적합한 상자를 선택합니다.

   2420 ELS 검출기: 20.8cm x 28.4cm x 50.8cm, 1.6kg
   2424 ELS 검출기: 20.8cm x 34.3cm x 61.0 cm,12.6kg
   ACQUITY UPLC ELS 검출기: 21.6cm x 34.3cm x 51.8cm, 14.7kg
5. Waters에서 제공하는 최신 H&S 모듈 수정본을 작성하고 서명합니다.

6. 문서를 상자에 넣어주고 PDF 사본을 현지 Waters 사무실로 보냅니다.

7. Waters 사무실에서 배송 준비를 위해 연락을 드릴 것입니다.

추가 정보

모듈을 다시 설치하려면 분리된 모든 케이블과 튜브를 연결하십시오.
