ACQUITY UPLC Sample Manager의 전원이 켜지지 않음 - WKB10915

증상

다음과 같은 증상이 나타날 수 있습니다.

• Sample Manager의 전원이 켜지지 않습니다
• Sample Manager 또는 컬럼 히터 상태 LED가 꺼져 있습니다
• 전원 케이블이 연결된 상태에서 외부 팬이 작동하지 않습니다
• 전원에 전력이 있습니다
• 전원 공급 장치 어셈블리는 새 것입니다
• 플러그 및 콘센트가 모두 작동합니다.

환경

• ACQUITY UPLC Sample Manager
  • 2007년 3월 이전에 구축된 기기에는 외부 퓨즈 드로우어를 가진 (CORCOM) 전원 입력 모듈이 있습니다

원인

전원 입력 모듈의 10A 퓨즈 오류

전원 입력 모듈의 갈래와 하우징의 물리적 손상

수정 또는 해결 방법

[1]고장난 퓨즈 교체: 파트 넘버 700002577 - FUSE, 10A, 5MMX20MM, FAST BLOW (5)

요구 사항: 퓨즈가 한 개만 끊기거나 오류가 있는 경우에도 퓨즈 두 개를 모두 교체해야 합니다.

1. 전원 입력 모듈에서 전원 코드를 분리합니다.

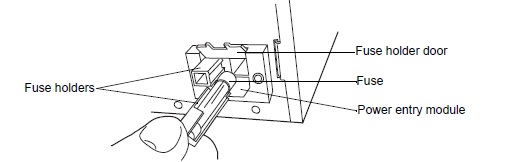

2. 일자 드라이버를 사용하여 후면 패널의 전원 입력 모듈 위에 있는 퓨즈 홀더 도어를 엽니다.
3. 최소 압력으로 스프링이 장착된 각 퓨즈 홀더를 당겨서 분리합니다.

4. 멀티 미터로 퓨즈 저항(ohms)을 테스트하여 오류를 확인합니다.
5. 오래된 퓨즈를 제거하거나 폐기합니다.
6. 새 퓨즈를 홀더에 삽입하고 홀더를 전원 입력 모듈에 삽입합니다.
7. 전원 입력 모듈에 전원 코드를 다시 연결합니다.

추가 정보

ACQUITY UPLC System Operator's Guide("ACQUITY UPLC 시스템 운영자 안내서")에 약술된 추가 문서를 참조하십시오.
