Waters DHCP를 사용하여 ACQUITY UPLC 기기 연결을 확인하는 방법 - WKB87842

  1. 마지막 업데이트
  2. PDF로 저장
Article number: 87842To English version

목적 또는 목표

통신 오류가 관찰된 ACQUITY 기기 모듈의 DHCP 연결을 확인하는 방법을 시연합니다.

환경

  • MassLynx
  • Empower
  • ACQUITY UPLC
  • ACQUITY UPLC I-Class
  • ACQUITY UPLC H-Class

절차

  1. C:\Program Files (x86)\Waters Instruments에 있는 Waters DHCP Server Configuration을 엽니다.
  2. 연결된 기기의 이름과 IP 주소가 여기에 표시됩니다.


  1. 통신 오류가 발생한 경우 각 행을 강조 표시하고 LC 설정의 구성 요소를 제거합니다.
  2. 이미 채워진 기기가 없는 경우 Server > Configuration Wizard를 선택합니다.

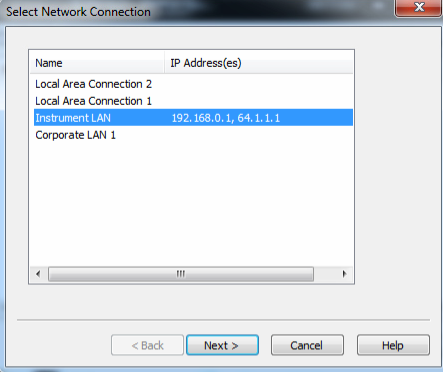

  1. ACQUITY 시스템이 PC에 연결된 Connection을 선택하고 Next를 클릭합니다.


  1. 적절한 IP 주소 설정을 선택하고 Next를 클릭합니다. 기본 192.168.0.1 IP 주소가 다른 PC 네트워크 연결을 방해하지 않는 경우 이 IP 주소를 권장합니다.


  1. Finish를 선택하여 마법사를 완료합니다. PC가 자동으로 재부팅됩니다.
  2. ACQUITY 모듈의 전원을 끕니다.
  3. 자동으로 완료되지 않을 경우 PC를 재부팅합니다.
  4. PC가 재부팅되면 ACQUITY 모듈의 전원을 켜고 이더넷 스위치가 포함된 모듈의 전원이 먼저 켜지도록 합니다.
  5. Waters DHCP Server Configuration을 엽니다.
  6. ACQUITY 기기 모듈이 IP address, MAC address, Type, Name으로 채워 졌는지 확인합니다.
  7. 소프트웨어 플랫폼 내 통신 확인
