MassLynx에서 여러 역압 Trace 오버레이하는 방법 - WKB275854

목적 또는 목표

MassLynx에서 여러 역압 Trace 오버레이합니다.

환경

• MassLynx

절차

1. 시스템 압력 보려면 이 데이터를 수집해야 합니다. Inlet Method에서 다음 확인란을 활성화합니다.

2.

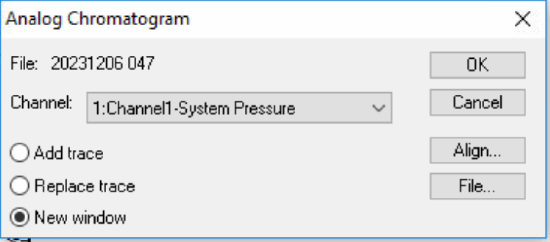

   단일 주입에 대한 시스템 압력 보려면 주입의 크로마토그램 엽니다. 역압을 열려면 다음을 클릭합니다.





3.
   여러 역압 Trace 겹치게 하려면 다른 접근 방식을 사용하는 것이 좋습니다. "Chromatogram" 버튼 활성화 시 기본 보기는 다음과 같이 변경되어야 합니다. 왼쪽의 수직 메뉴에서 "Tools" 메뉴 항목으로 이동하여 "Options"를 클릭합니다. 그런 다음 다음을 설정합니다. MassLynx 샘플 목록에서 여러 라인을 선택하고 y축이 연결된 오버레이에서 모두 설정하는 경우, 하나의 창에 오버레이가 생성됩니다.


4. The system back pressure can additionally be monitored in TrendPlot by following the procedure described in: https://support.waters.com/KB_Inf/Ma...e_in_TrendPlot.
