Empower 소프트웨어에서 ACQUITY QDa MS 데이터로 작업하는 방법(파트 4) - Tip104

목적 또는 목표

Get Empowered에 돌아온 것을 환영합니다! Empower Chromatography Data Software에 Empower의 마지막 Tip-of-week 게시물에서 Mass Analysis 창의 다른 스펙트럼 뷰에 대해 배웠습니다(Tip #103).

Empower에서 ACQUITY QDa MS 데이터 처리:

• #100: How to view the base mass and mass spectra for the peaks in a chromatogram(크로마토그램의 피크에 대한 기본 질량 및 질량 스펙트럼을 보는 방법)
• #101: How to work with 2D ACQUITY QDa MS data(2D ACQUITY QDa MS 데이터 이용 방법)
• #103: Viewing different spectral views in the Mass Analysis window(Mass Analysis 창에서 다른 스펙트럼 뷰 보기)

이번 주에 Mass Analysis 창에서 크로마토그램과 스펙트럼을 추출하는 방법을 배워보겠습니다(파트 4).

Review의 기본 창에서 작업하는 것에 익숙하다면 3D 데이터에서 크로마토그램과 스펙트럼을 추출하는 방법도 알고 있을 것입니다. Mass Analysis 창에서 Review의 기본 창으로 돌아가지 않고도 동일한 작업을 수행할 수 있습니다.

시작하겠습니다.

환경

• Empower

절차

1. 스펙트럼에서 ‘right click’을 하면 특정 질량(이 경우 342.05)에서 크로마토그램을 추출할 수 있습니다(그림 1).



   그림 1

2. 추출된 크로마토그램은 하단 플롯에서 ‘Manual XIC at 342.05’로 표시됩니다(그림 2).



   그림 2

3. 크로마토그램에서 ‘right click’을 하면 해당 특정 시점(이 경우 1.210 분)에서 스펙트럼을 추출할 수 있습니다(그림 3).



   그림 3

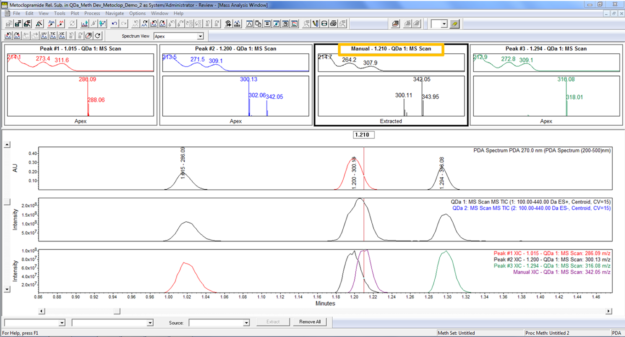

4. 추출된 스펙트럼은 스펙트럼 뷰에서 ‘Manual – 1.210’으로 표시됩니다(그림 4).



   그림 4

5. 창의 하단에는 몇 개의 드롭다운 목록이 있습니다.이 드롭다운 목록을 사용하여 기본 Review 창에서와 마찬가지로 3D PDA 또는 QDa 데이터에서 일부 채널을 추출할 수 있습니다. 예를 들어 3D PDA 데이터에서 단일 파장 크로마토그램(이 경우 310nm)을 추출할 수 있습니다. 크로마토그램은 하단 플롯에서 ‘Manual – XIC – PDA Spectrum: 310.0 nm’로 표시됩니다(그림 5).

아주 간단합니다!

추가 정보

최종 참고 사항:

• QuickStart 또는 Pro 인터페이스를 이용해 이 절차를 따를 수 있습니다.
• ACQUITY QDa 질량검출기는 Alliance HPLC 시스템과 호환됩니다.
