Compare 창을 사용하여 크로마토그램을 시각적으로 정렬하는 방법 - wkb253559

Article number: 253559To English version

목적 또는 목표

Compare 창을 사용하여 크로마토그램을 시각적으로 정렬합니다.

주입마다의 크로마토그래피의 차이로 인해 일반적으로 여러 주입의 크로마토그램을 정렬하려는 경우가 있습니다. 이 기능은 머무름 시간으로 피크를 식별할 때 특히 유용합니다. 이 작업은 Compare 창에서 수행할 수 있습니다.

1단계
Project 창의 Channels 탭에서 둘 이상의 채널을 강조 표시하고 마우스 오른쪽 버튼을 클릭한 다음 Compare를 선택합니다(그림 1).

2단계
Compare 창이 열리고 피크가 정렬되지 않은 것을 볼 수 있습니다(그림 2).

3단계
Individual Plot 도구를 선택하여 각 크로마토그램을 자체 플롯에 넣습니다(그림 3).

4단계

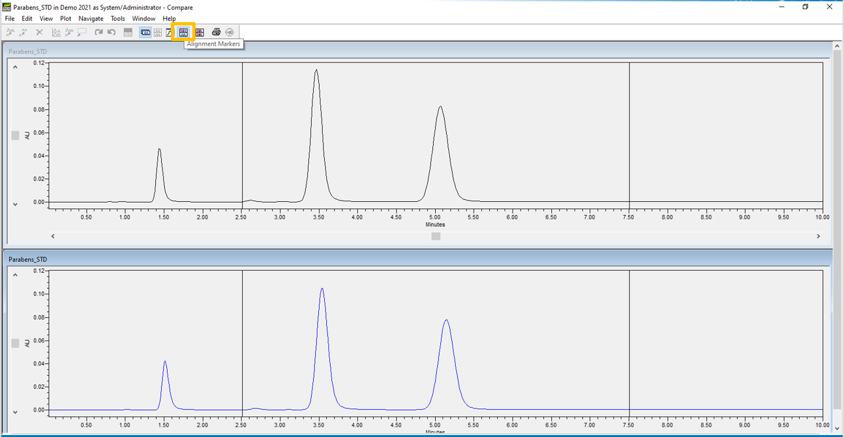

Alignment Markers 도구를 클릭합니다. 각 크로마토그램 에는 두 개의 마커가 있습니다(그림 4).

5단계

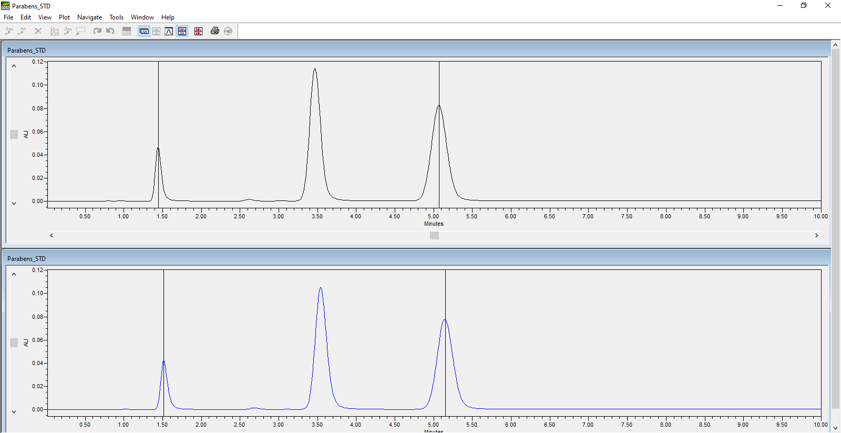

한 마커가 첫 번째 피크에 있고 다른 마커가 마지막 피크에 오도록 각 크로마토그램에서 마커를 이동합니다(그림 5).

6단계
Align Chromatograms 도구를 클릭하여 크로마토그램을 정렬합니다(그림 6).

7단계
Compare Main Window 도구를 클릭하여 크로마토그램을 하나의 창에 넣습니다. 이제 이 두 요소가 겹치고 정렬되었습니다(그림 7).

8단계
그림 8은 Compare 창에서 도구 모음의 확장된 보기를 보여줍니다.

이 작업은 Pro 또는 QuickStart 인터페이스에서 수행할 수 있습니다.
