Exception Focused Review - 지정된 범위를 기반으로 구성 요소 통과/실패 사양 검토 - Tip287

목적 또는 목표

주어진 범위를 기반으로 구성 요소가 사양을 통과했는지 여부와 방법을 확인합니다. 사용자는 단순히 구성 요소의 통과 또는 실패를 알고 싶은것 뿐만 아니라 오히려 범위의 낮은 쪽에서 실패했는지 또는 범위의 높은 쪽에서 통과했는지 알고 싶습니다. Processing Method의 Component 탭에 있는 CConst 필드를 사용하여 허용 가능한 범위의 값을 지정할 수 있습니다.

환경

• Empower
• Empower Tip of the Week #287

절차

1단계
Peak 필드를 생성합니다(데이터 유형 Enumerated.) Enumerated 데이터 유형을 사용하면 여러 부울 표현식을 함께 연결할 수 있습니다(그림 1).

2단계

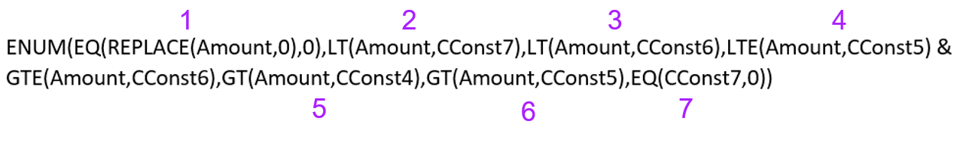

이 경우 7개의 부울 표현식이 있으며 그 중 하나만 "YES"를 반환합니다. 부울 표현식은 다음과 같습니다(그림 2).

1. 피크가 누락된 경우 "Zero"를 반환합니다.
2. 양이 CConst7보다 작으면 "Fail"(Low)을 반환합니다.
3. 양이 CConst6보다 작으면 "Just Pass"(Low)를 반환합니다.
4. 양이 CConst5보다 작거나 같고 CConst6보다 크거나 같으면 "Pass"를 반환합니다.
5. 양이 CConst4보다 크면 "Fail"(High)을 반환합니다.
6. 양이 CConst5보다 크면 "Just Pass"(High)를 반환합니다.
7. CConst7이 0인 경우 "Not Calculated"를 보고합니다.

3단계
Translation Definition 테이블에는 "Yes"를 반환하는 부울 표현식에 따른Custom Field의 출력이 표시됩니다(그림 3).

4단계
분석에 따라 적절한 값으로 CConst3 ~ CConst7을 채웁니다(그림 4).

5단계
한 샘플에서 샘플 "Just Pass"의 아세톤 양이 Review의 Peaks 테이블에서 높은 쪽에 있음을 보여줍니다(그림 5).

6단계
Project 창의 Peaks 탭에서 View Filter를 생성하여 이 사용자 정의 필드에 대한 결과를 표시합니다(그림 6).

추가 정보

이 작업은 Pro 또는 QuickStart 인터페이스에서 수행할 수 있습니다.
