지정된 피크의 속성을 플롯하거나 컨트롤 차트에서 지정된 피크를 제거하기 위해 컨트롤 차트를 생성하는 방법 - Tip266

목적 또는 목표

질문: 지정된 피크의 특성을 플롯하거나 컨트롤 차트에서 지정된 피크를 제거하기 위해 컨트롤 차트를 생성하려면 어떻게 합니까?

좋은 질문입니다.

시작하겠습니다.

환경

• Empower
• Empower Tip of the Week #266

절차

1단계
이 예에는 샘플 세트 전체에서 피크의 머무름 시간을 추적할 수 있는 Control Chart가 있습니다. 아세톤(Acetone)은 무효 부피 마커이므로 컨트롤 차트에 포함시키지 않기를 바랍니다(그림 1).

2단계
Summary 플롯의 속성에서 피크 레벨 필터를 생성할 수 없습니다(그림 2).

3단계
리포트에 흰색 사각형을 추가하고 이를 요약 리포트와 그룹화하면 복합 그룹을 통해 피크 레벨 필터를 생성할 수 있습니다. 리포트에 흰색 사각형을 추가합니다(그림 3).

4단계
Control을 누른 상태에서 두 그룹을 모두 클릭한 후 Edit 메뉴에서 'Group'을 선택합니다(그림 4).

5단계
Edit 메뉴에서 'Composite Properties'를 선택합니다(그림 5).

6단계

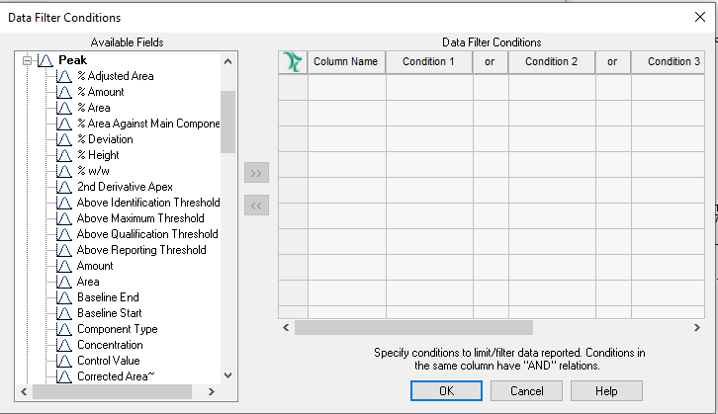

피크 필드를 사용하여 필터링할 수 있습니다(그림 6).

7단계
아세톤 피크를 필터링하는 조건을 생성합니다(그림 7).

8단계
이제 아세톤이 컨트롤 차트에서 필터링되었습니다(그림 8).

추가 정보

최종 참고 사항: 이 작업은 Pro 또는 QuickStart 인터페이스에서 수행할 수 있습니다.
