Compare 창을 사용하여 단일 플롯에서 크로마토그램을 정렬하는 방법 - WKB95255

목적 또는 목표

두 개의 크로마토그램을 정렬하고 Compare 창을 사용하여 단일 플롯에 오버레이를 만듭니다.

환경

• Empower

절차

1. 키보드에서 CTRL 버튼을 사용하여 비교할 크로마토그램을 선택합니다. 참고: Channels 또는 Results 탭에서 이 작업을 수행할 수 있습니다. 위의 예에서는 두 가지 결과를 보여줍니다.
2. 마우스 오른쪽 버튼을 클릭하고 Compare를 선택합니다.
3. 선택된 두 개의 크로마토그램이 Overlay에 표시됩니다. 아래 예에서는 크로마토그램을 정렬해야 합니다.
4. Individual 플롯 버튼을 사용하여 스택형 오버레이를 만들고 Alignment Marker 버튼을 눌러 마커를 표시합니다.
5. Alignment Marker를 클릭하고 올바른 위치로 끌어옵니다. 이 작업은 4개의 Alignment Marker 모두에 대해 수행합니다.
6. Chromatograms 정렬을 클릭합니다. 이제 두 크로마토그램이 정렬되고 스택형 오버레이로 표시됩니다.

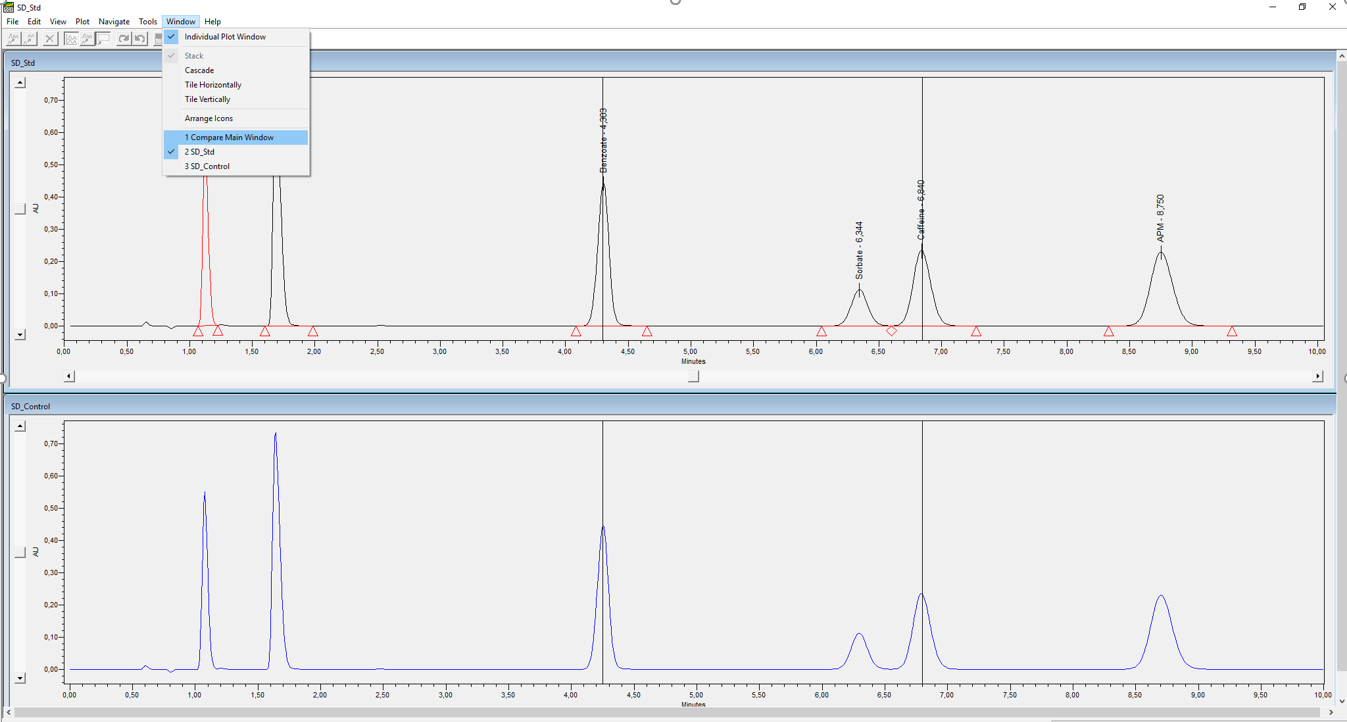

7. 단일 플롯 오버레이를 생성하려면 Window 탭으로 이동하여 Compare Main Window를 누릅니다.
8. 선택된 두 개의 크로마토그램이 이제 단일 플롯 개요로 정렬되고 표시됩니다.
