ICF 3.5.1 및 ICF 3.6에서 Gas Sampling Valve 옵션을 선택할 수 없음 - wkb246152

증상

• Instrument Method의 이벤트 섹션에서 Gas Sampling Valve 옵션이 보이지 않습니다.

환경

• ICF 3.6
• ICF 3.5.1
• Empower 3

원인

이 옵션을 사용할 수 없습니다.

수정 또는 해결 방법

Event 탭 대신 valve 탭 옵션을 사용합니다.
Gas Sampling Valve를 사용하려면 다음 단계를 수행하십시오.

1. GC 스위치를 켭니다.

2. GC 전면 패널의 Configuration에서 GSV로 밸브 1을 선택합니다.

3. Agilent PreConfig 유틸리티에서 GC를 스캔합니다.

4. 새 Instrument Method를 만듭니다.

5. Instrument Method의 Option 탭에서 주입기 기본설정에 대해 GSV 또는 Valve 1을 선택합니다.

6. Configuration > Miscellaneous > Valve configuration에서 Valve type을 Gas Sampling Valve로 선택합니다.

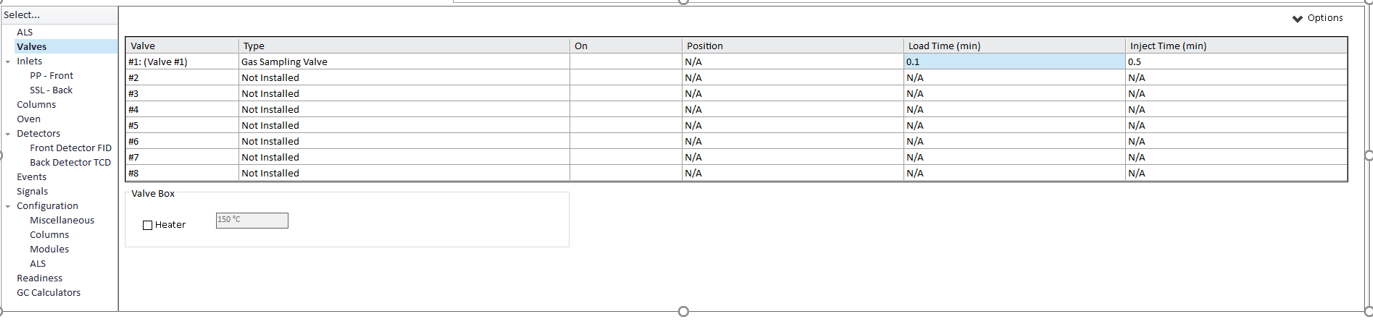

7. Instrument Method의 Valve 섹션에서 valve = valve #1, Type = Gas Sampling Valve, Load time = as per requirement, inject time = as per requirement를 선택합니다.

추가 정보

Load 위치에서 외부 기체 또는 액체 흐름이 샘플링 루프를 통해 폐기물로 흐릅니다.

Inject 위치에서 채워진 샘플링 루프가 캐리어 기체 스트림에 삽입됩니다.

Load time: 밸브가 주입 위치로 전환되기 전에 로드 위치에서 유지되어야 하는 시간(분)입니다.

Inject time: 밸브가 로드 위치로 돌아가기 전에 주입 위치에서 유지되어야 하는 시간(분)입니다.

참고: 이 문서의 절차는 현장 팀에서 제공하며 현장 팀의 테스트에 따라 작성했습니다.
